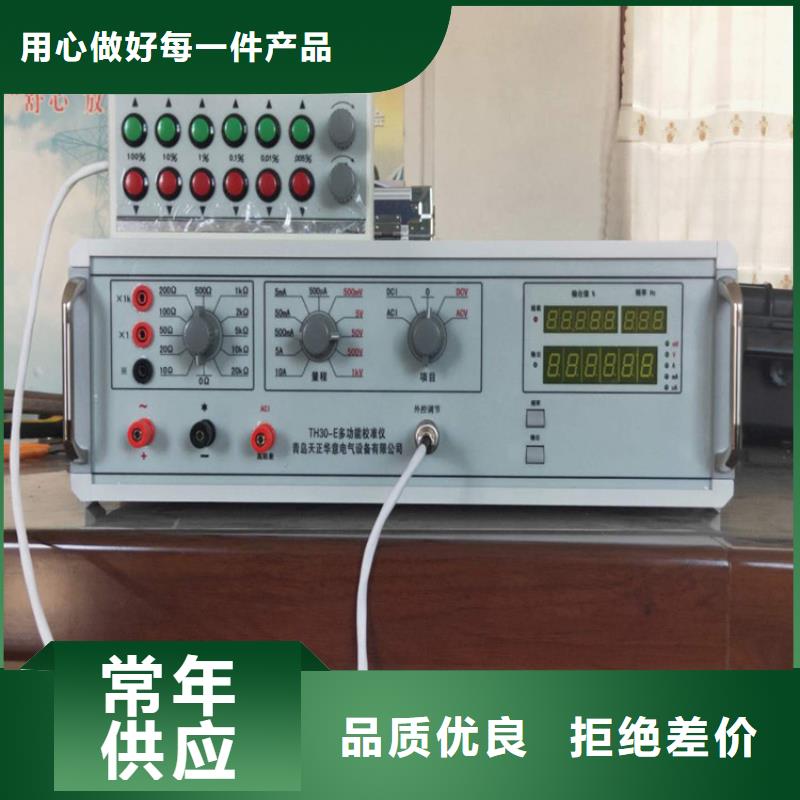

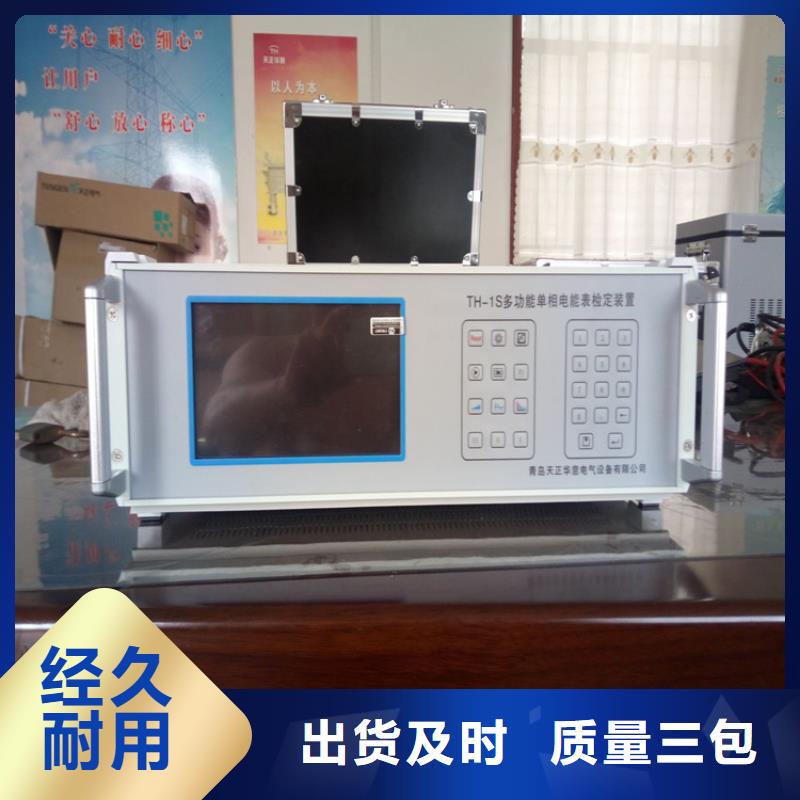

多功能校准仪使用方法将交、直流恒流源输出引至测试线圈插孔中。部分测试线圈电流输入有三个插孔，从黑、红插孔可以输入直流或交流电流，从黑、黄插孔可以输入交流电流（具有感性补偿功能）2、将被检钳形表按测试线圈面板上箭头方向钳住中柱线圈，钳形表的位置和箭头方向平行，置于测试线圈面板上，中柱线圈位于钳口内中心位置。直流电流源的电流档安培数乘以线圈所注明的匝数即为钳形表的电流值各种规格线圈在允值工作状态，通电时间应不大于3分钟。供电电源的电流误差加上0.2％即为综合误差多功能校准仪测试软件使用说明一、使用说明将文件夹复制在D盘目录下后，请仔细阅读以下内容打开测试程序，选择被检仪表的类型，本软件附带了四种表的模板，分别为“数字仪表模板数字多用表模板指针仪表模板指针多用表模板，用户可以自行选择模板表格选择好模板后，键入被检仪表编号，单击[新建]按钮，程序自动生成一个以仪表编号和当前日期为文件名的.文件，并存盘，同时打开本文件。键入表头和“被检表示值”，然后把鼠标停放在“标准表示值”的行进行检测，检完一个数值以后，按外控调节器上的[确认]按钮，则程序自动把“标准表示值”填入，计算出误差，并在误差图表内表示出来，便于观察被检表的误差曲线。检测完后，按[完成]按钮存盘，如需再检测另一块表，重复操作步骤否则按[退出]按钮退出如果要打开以前测试的表格进行修改，请单击[打开]按钮。高级使用本软件具有极大的灵活性，如果用户不满意附带的模板表格，可采取以下措施来满足可自行设计表格。但必须对表格比较熟悉，并能熟练使用其中的计算公式。同我公司联系，提出要求和表格格式，公司开发部会根据你提出的要求和格式做出令你满意的结果！工作步骤先建立一块模板,并存入文件夹“模板”内。打开主窗口，单击[设置]按钮，先在“名称”框内定义所建模板的名称，然后单击“模板名称”框后的省略图标，选择新建的模板。按[新建]按钮。此时，新建的模板已经被调用到所新建的模板名称下了）在“仪表编号”位置内输入新建表格中“仪表编号”的行列位置按[好]按钮存盘退出，完成新建。注意事项1．请不要擅自改变附带模板的数据，以免发生意外导致不能使用在退出应用程序之前，不能关闭电子表格。附带模板“指针仪表模板数字仪表模板”中设有自动检测误差、以及被检表是否合格的功能。使用该功能时，模板上的所有测试点必须全部测完，否则，该功能无效。

多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。
