三相标准功率源 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度”、“电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。输　 　出　 　检 　　测对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。⑶ 对于电压、电流以百分比输入方式送数时，在“手动送数”框输入百分比值后，再按“电压”、“电流”键，则装置自动升起当前电压、电流档位的相应百分比幅度。⑷ 而因数、角度、频率始终以“实际值输入方式”输入。

三相标准功率源 可通过按数字键 来选择升降状态；按 键进行相别循环切换；按“8”键进行有功、无功循环切换；按“9”键进入“交流档位设置”界面，可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，进行档位切换；按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态。所切换的状态在“输出设置”的各项显示栏中显示。 可按“·”键旁的空白键（100％快捷键），直接调节当前相别、档位的100％电压幅值。 可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键以“步进方式”或用“7”键配合“送数”键以“送数方式”（具体操作见5. 3. 1. 2送数操作）设置各相电压幅值。 ⑵ “交流电流输出设置”与“交流电压输出设置”界面中操作一样。 ⑶ 在“交流因数输出设置”界面中： 按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相总的功率因数调节）的功率因数0.1～0.0001幅值。 按数字键“6”（升降切换）来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功无功循环切换；按“0”键将所设定相别的功率因数，由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态，而因数值不变。所切换的状态在“输出设置”的各项显示栏中显示。 可通过按“（步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的功率因数幅值。 若按“9”键将各相因数显示切换成角度显示后，可通过按“（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的角度。 ⑷ 在“交流谐波输出设置”界面中，可通过 键配合数字键设置各次谐波的幅值、角度值。具体操作见 谐波设置操作。

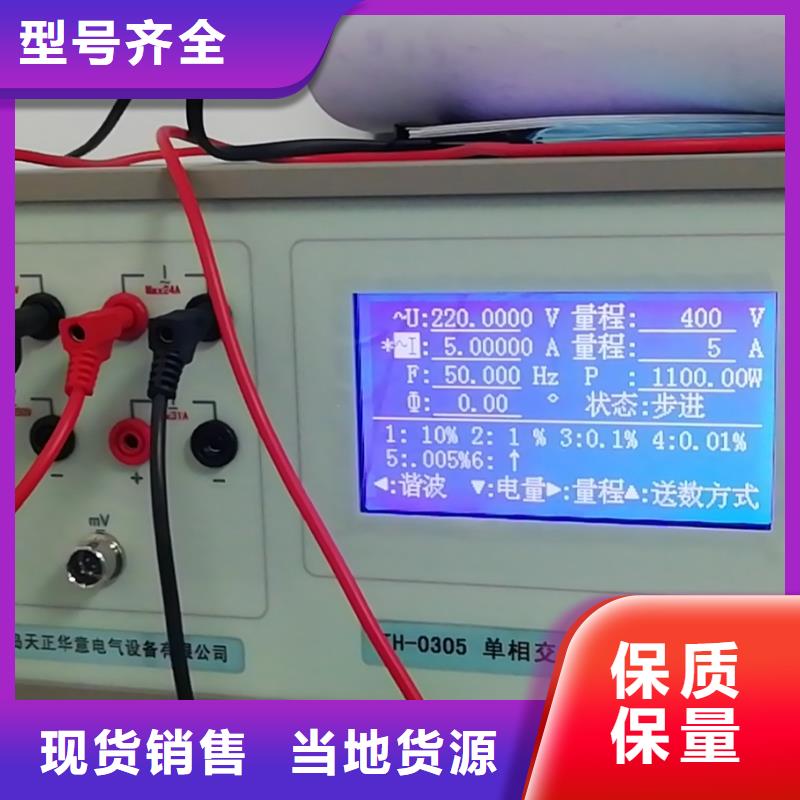

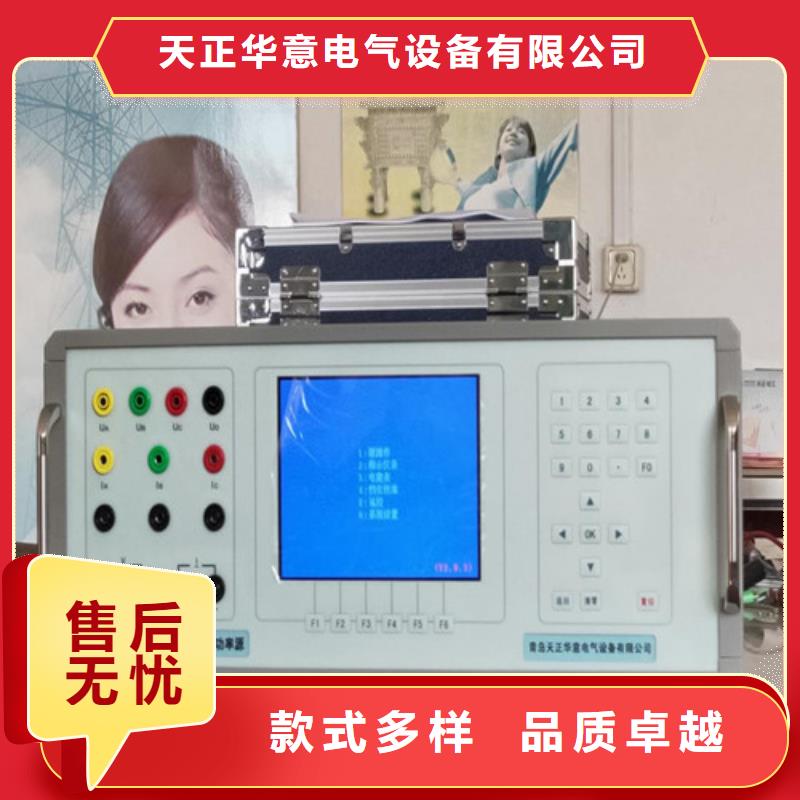

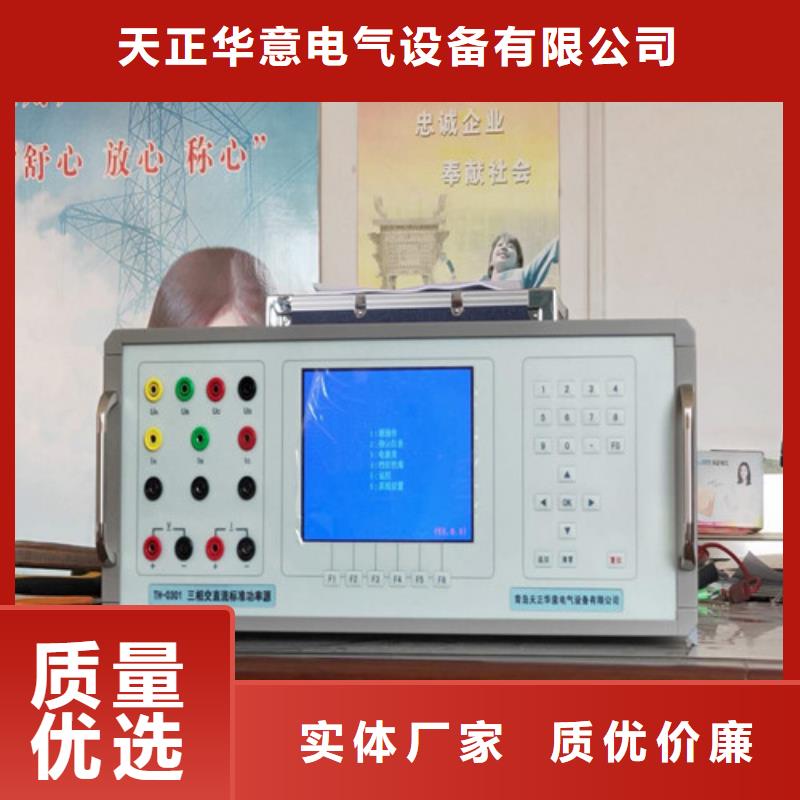

三相标准功率源 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。1：源操作2：仪表校验3：校准图谐波 ▼：电量 ▲：送数方式 ?：量程图45．3 交流源操作 在主菜单中，按键进入“源操作”界面，在“源操作”界面中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电压、电流、频率值；电压、电流的量程；送数方式的状态。图的表格下部分用于设置电压、电流幅值；设置输出量程；设置各次谐波幅值、角度；设置频率。图的底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作对象和操作方式。需要注意的是：当交流电压（电流）的档位为mV（mA）档位时，只能对交流小电压、电流信号设置，不能对交流大电压、电流信号进行设置。交流电压、电流的档位为V、A档位时，只能对交流大电压、电流信号进行设置，不能对交流小电压、电流信号进行设置。例：如需设置电压输出150V；电流输出1.5A；频率55Hz。具体操作如下：开机后进入源操作界面默认电压、电流档位为100V、5A；送数方式为“步进”。⑴在电压状态按“?”键进入量程切换，再按“?”键可循环翻看屏下部显示各电压量程信息，根据屏下部显示，按“7”键切换当前量程为200V档, 切换后装置自动回到电压幅值升降状态，此时可“1～5”键配合“6”键调节输出电压至150V（“1～5”键为步进键，“6”键为上升与下降的切换键）。
